Περιγραφή: | υδραυλική μηχανή διατρήσεων πυρήνων | πρότυπο: | HYDX -4 |
---|---|---|---|
Τύπος: | Τύπος ρυμουλκών τύπων Plaform τύπων αντιολισθητικών αλυσίδων | Δύναμη: | 145kw |
Dimession: | 6250*2220*2500mm | Βάρος: | 12500kg |
ΑΝΤΛΙΑ ΛΑΣΠΗΣ: | BW250 | ταχύτητα: | 1900rpm |
Υψηλό φως: | Crawler Type Core Drill Rigs,Plaform Type Core Drilling Rig,Trailer Type Core Drilling Machine |

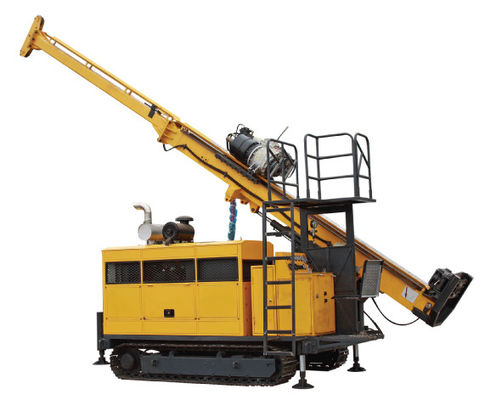

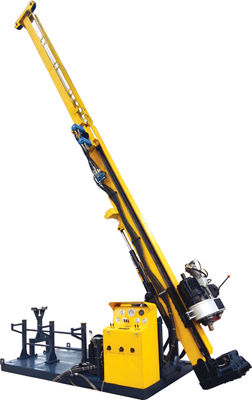

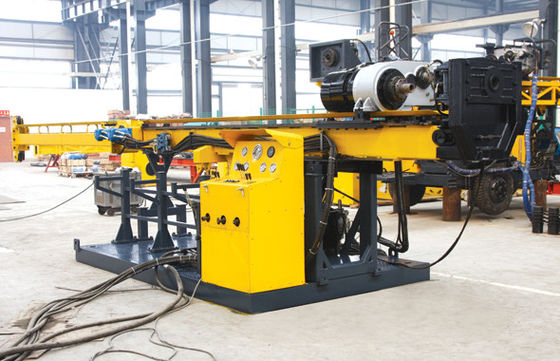

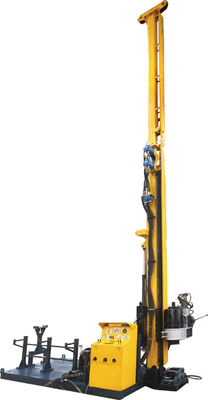

Εγκατάσταση γεώτρησης διατρήσεων πυρήνων τύπων Plaform τύπων αντιολισθητικών αλυσίδων HYDX -4 145kw
Η υδραυλική εγκατάσταση γεώτρησης διατρήσεων πυρήνων hydx-4 πλήρεις υδραυλικού και rotator υιοθέτησε την τεχνολογία της καλωδίωσης που αφαιρεί τον πυρήνα, είναι η κυρίαρχη εγκατάσταση γεώτρησης τύπων για τα στερεά ορυκτά αποθέματα ερευνώντας στους αναπτυγμένους νομούς στον κόσμο. Είναι επίσης η αναπτυσσόμενη κατεύθυνση της τεχνικής διάτρυσης και του τρυπώντας με τρυπάνι εξοπλισμού στην Κίνα.
Αυτός ο τύπος υδραυλικής γεωλογικής εγκατάστασης γεώτρησης τρυπανιών θα μπορούσε να αντικαταστήσει τα εισαγόμενα προϊόντα. Θα μπορούσε να εφαρμοστεί στην εξερεύνηση και την έρευνα της γεωλογίας, της μεταλλουργίας, του άνθρακα, του πετρελαίου, του φυσικού αερίου, των υπόγειων νερών και άλλων βιομηχανιών.
Η υδραυλική εγκατάσταση γεώτρησης διατρήσεων πυρήνων hydx-4 είναι εξοπλισμένη με μια οδηγώντας αντλία μηχανών σειράς. Η σίτιση και η ανύψωση rotator οδηγούνται στη δομή του κυλίνδρου που ωθεί άμεσα, με ένα κτύπημα 3.5m (11,5 πόδια).
Η περιστροφή του άξονα οδηγείται από μια ενιαία μηχανή. Έχει τέσσερις μηχανικές μετατοπίσεις της σειράς των ταχυτήτων, και η ταχύτητα θα μπορούσε να ρυθμιστεί υδραυλικά με την αλλαγή καμπαναριών. Η υδραυλική γεωλογική εγκατάσταση γεώτρησης τρυπανιών είναι απλή στη δομή.
Είναι ελαφρύ και εύκολο για τη μεταφορά ο ιστός έχει τις λειτουργίες της ολίσθησης και σχετικά με το έδαφος ο άξονας ανύψωσε και χαμήλωσε με τον υδραυλικό κύλινδρο θα μπορούσε να διπλωθεί για τη μεταφορά και τον επανεντοπισμό. Η τρύπα αξόνων είναι στη μεγάλη διάμετρο.
Ⅱ. Κύριες παράμετροι
Η αρχική ικανότητα δεξαμενών αντλιών υδραυλική της κύριας ικανότητας του ποδιού ανελκυστήρων καλωδιώσεων στερεώνει άλλων
Μηχανή diesel της υδραυλικής εγκατάστασης γεώτρησης διατρήσεων πυρήνων hydx-4 | Πρότυπο | 6BTA5.9-C180 (και νερό δαπανών που δροσίστηκε) |
Μετατόπιση | 5.9L (1,56 αμερικανικά γαλόνια) | |
Δύναμη | 132Kw (180HP) | |
Εκτιμημένη περιστροφή/λεπτό (εργοστάσιο που θέτει) | 2200rpm | |
Ικανότητα διάτρυσης της υδραυλικής γεωλογικής εγκατάστασης γεώτρησης τρυπανιών | Υδραυλική εγκατάσταση γεώτρησης διατρήσεων πυρήνων BQ | 1000m (3280feet) |
Υδραυλική εγκατάσταση γεώτρησης διατρήσεων πυρήνων NQ | 700m (2296 πόδια) | |
Γεωλογική εγκατάσταση γεώτρησης τρυπανιών HQ | 500m (1640 πόδια) | |
PQ υδραυλική γεωλογική εγκατάσταση γεώτρησης τρυπανιών | 300m (984 πόδια) | |
Μηχανή περιστροφής | Υδραυλικός μηχανή-μεταβλητός κατασκευαστής: Sauer-DANFOSS | |
Περιστροφή/λεπτό | Τέσσερα καμπαναριά μετατοπίσεων αλλάζουν 0-1100 περιστροφή/λεπτό | |
Αναλογίες | 1$ο 14.422:1 2$ο 8.171:1 3$ο 4.519:1 4ο 2.652:1 | |
Επικεφαλής υδραυλική εγκατάσταση γεώτρησης διατρήσεων πυρήνων hydx-4 τρυπανιών | Επικεφαλής ανοιχτήρι | Να περιστρέψει ύφος, εγχειρίδιο που ωθείται |
Υδραυλικό τσοκ (PQ) | Υδραυλικά ανοιγμένος, στερέωση ανοίξεων δίσκων, κανονικά κλειστή Γ ικανότητα εκμετάλλευσης τύπων αξονική 222 400 Ν | |
Μέγιστη εγκατάσταση γεώτρησης τρυπανιών ροπής υδραυλική γεωλογική | 3700 Ν·μ (2727 lbf·πόδια) | |
Διάμετρος λαβής | 121 χιλ. (4,76 ίντσα) | |
Μέγιστη ικανότητα ανύψωσης του άξονα | kN 150 (33720 lbf) | |
Μέγιστη δύναμη hydx-4 σίτισης υδραυλική εγκατάσταση γεώτρησης διατρήσεων πυρήνων | kN 60 (13480 lbf) | |
Τρηπλή αντλία μετατοπίσεων υδραυλικών αντλιών με αξονικό έμβολο μεταβλητή για την οδήγηση rotator, αντλία λάσπης βαρούλκων & ισοπεδώνοντας γρύλοι. Με το αισθαμένος σύστημα φορτίων. | Κατασκευαστής: DANFOSS 1$η αντλία: 148LPM στην αντλία 31.5MPa 2$ος: 120LPM στην αντλία 28MPa 3$ος: 50 LPM σε 16MPa | |
Ικανότητα hydx-4 υδραυλική εγκατάσταση γεώτρησης διατρήσεων πυρήνων | 310 Λ (82 αμερικανικά γαλόνια) | |
Ανύψωση της δύναμης (ενιαίο καλώδιο) | 57kN (12814 lbf) (γυμνό τύμπανο) | |
Ανύψωση της ταχύτητας (ενιαίο καλώδιο) | 38-70m/min (γυμνό τύμπανο) | |
Υδραυλική γεωλογική εγκατάσταση γεώτρησης τρυπανιών ανελκυστήρων | Διάμετρος χαλύβδινων συρμάτων | 18 χιλ. (0,71 ίντσες) |
Μήκος χαλύβδινων συρμάτων | 50 μ (164 πόδια) | |
Ανύψωση της δύναμης (ενιαίο καλώδιο) | 1200 κλ (2646 λίβρες) (γυμνό τύμπανο) | |
Ανύψωση της ταχύτητας (ενιαίο καλώδιο) | 60-90m/min (γυμνό τύμπανο) | |
Διάμετρος χαλύβδινων συρμάτων | 5,3 χιλ. (0,2 ίντσες) | |
Μήκος χαλύβδινων συρμάτων | 1000 μ (3280 πόδια) | |
Ύψος ιστών | 9.6 μ (31,49 πόδια) | |
Γωνία ρύθμισης ιστών | 0°-90° | |
Γωνία διάτρυσης | 45º από οριζόντιο σε 90ºvertical κάτω | |
Τράβηγμα τροφών | 15000kg (33075 λίβρες) | |
Ιστός | Ώθηση τροφών | 6000kg (13230 λίβρες) |
Τράβηγμα ράβδων | 3m ή 6m (9.84feet ή 19.68feet) | |
Κτύπημα σίτισης | 3500 χιλ. (137,80 ίντσα) | |
Κτύπημα ολίσθησης | 600 χιλ. (23,62 ίντσα) | |
Τύπος | Εναλλάσσοντας τρηπλός δύτης αντλιών | |
Αντλία λάσπης | Πρότυπο | BW160/10 |
Κτύπημα | 70mm (2,76 ίντσα) | |
Πίεση απαλλαγής | 2.5, 4.0, 6.5, MPA 10.0 (363, 580, 943, 1450 PSI) | |
Πεδίο στερέωσης | 55.5-110 χιλ. (2.19-4.33 ίντσα) μέσω της τρύπας Ф154mm (6,06 ίντσα) | |
Βάρος (τύπος πλατφορμών) | 9300 κλ (20506 λίβρες) | |
Άλλοι | Διαστάσεις (L×W×H) | 5100×2200×2650mm (ίντσα 200×86.6×104.3) |
Τρόπος μεταφορών | Αντιολισθητική αλυσίδα |
