Όνομα: | Ορυκτές εγκαταστάσεις γεώτρησης διατρήσεων εξερεύνησης | πρότυπο: | GK180 |
---|---|---|---|
Τσοκ: | Υδραυλικό τσοκ | Τάση: | 220V/380V |
Βάρος: | 750kg | Χρήση: | φρεάτιο νερού, σιδηρόδρομοι, διάτρηση πυρήνων, φυσική έρευνα |
Βάθος διάτρυσης (μ): | 180,150,100,70,50,30 | Διάμετρος σωλήνων τρυπανιών (χιλ.): | 42,50 |
Υψηλό φως: | Geological Drilling Rig Machine,Hydraulic Core Drilling Machine,Geological Core Drilling Machine |

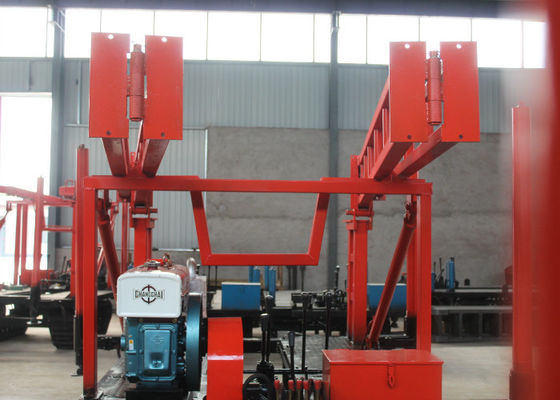

Συμπαγής μηχανή διατρήσεων πυρήνων GK180 γεωλογική για τη μεταλλεία
Gk-180-1 η εγκατάσταση γεώτρησης διατρήσεων αναπτύσσεται για να συνθέσει τα πλεονεκτήματα των διάφορων εγκαταστάσεων γεώτρησης διατρήσεων. Το νέο είδος ρηχής εγκατάστασης γεώτρησης διατρήσεων τρυπών χρησιμοποιείται κυρίως στη γεωλογική μελέτη εφαρμοσμένης μηχανικής και αφετέρου χρησιμοποιείται στη διάτρηση πυρήνων.
Εφαρμογή και πεδίο
1.1 γεωλογική έρευνα εφαρμοσμένης μηχανικής για τους σιδηροδρόμους, την υδρενέργεια, την κυκλοφορία, τις γέφυρες, τα θεμέλια φραγμάτων και άλλα κτήρια.
1.2 γεωλογική διάτρηση πυρήνων, φυσική έρευνα.
1.3 μικρό ρευστοκονίαμα Κομφούκιος, διάτρηση τρυπών τρυπανιών.
1.4 μικρή καλά διάτρυση.
Η εγκατάσταση γεώτρησης διατρήσεων είναι εξοπλισμένη με μια τοποθετημένη σφαίρα κάρτα ευλογώντας το μηχανισμό με έξι δευτερεύουσες ενεργές ράβδους τρυπανιών. Το πρότυπο χρήσης δεν μπορεί να εκτελέσει καμία σταματώντας και μειωμένη ράβδο. Και έχει τα πλεονεκτήματα της υψηλής αποδοτικότητας εργασίας, της κατάλληλης λειτουργίας, της ασφάλειας και της αξιοπιστίας. Είναι συμπαγές, μικρό σε μέγεθος, φως σε βάρος, ισχυρό στην αποσύνθεση και εύκολο να αφαιρέσει.
Χαρακτηριστικά γνωρίσματα:
(1) έχοντας το μηχανισμό σίτισης πίεσης πετρελαίου, βελτιώστε την αποδοτικότητα διατρήσεων, μειώνει τη φυσική ένταση εργασίας των εργαζομένων.
_(2) ο σφαίρα για τσοκ κάρτα εκμετάλλευση μηχανισμός, και εξοπλίζω με ένας στερεώνω τοποθετώ μηχανισμός μπορώ εφαρμόζω απευθείας κάτω ράβδος.
(3) είναι εξοπλισμένο με τις οδηγίες πίεσης μετρητών στο κατώτατο σημείο άντεξε την πίεση, εύκολη να κυριαρχήσει την τρύπα.
(4) λαβή που συγκεντρώνεται, εύκολος να λειτουργήσει.
(5) η δομή είναι συμπαγής, το τρυπάνι και η μηχανή εγκαθίστανται στην ίδια βάση, μικρή κατειλημμένη διαστημική περιοχή.
(6) ελαφρύ, ισχυρό decomposability, εύκολο να κινηθεί, κατάλληλο για την εργασία πεδιάδων ή βουνών.
(7) εξοπλισμένη με την ασφάλεια η φρουρά, δίνει έμφαση στα εξανθρωπισμένα χαρακτηριστικά σχεδίου του εξοπλισμού.
(8) στο κατώτατο σημείο κυλίνδρων πετρελαίου και την κάθετη ένωση κιβωτίων αξόνων με ένα σταθερό καρύδι, βελτιώνει την αξιοπιστία της εγκατάστασης γεώτρησης διατρήσεων.
παράμετρος προϊόντων
Εγκατάσταση γεώτρησης διατρήσεων |
|
Τρυπώντας με τρυπάνι διάμετρος (χιλ.) |
75,91,110,130,150,300 |
Βάθος διάτρυσης (μ) |
180,150,100,70,50,30 |
Διάμετρος σωλήνων τρυπανιών (χιλ.) |
42,50 |
Γωνία διάτρυσης (°) |
90~75 |
Μέγεθος εξοπλισμού (Λ * Β * Χ) |
1750 * 780 * 1273 (χιλ.) |
Βάρος εγκαταστάσεων γεώτρησης (εκτός από τη μηχανή) |
595 |
Gyrator |
|
Ταχύτητα αξόνων (εργαλείο τέσσερα) (r/min) |
71.182.310.790 |
Μέγιστη πίεση τροφών αξόνων (KN) |
15 |
Μέγιστη δύναμη ανύψωσης αξόνων (KN) |
25 |
Μέγιστη ροπή παραγωγής αξόνων (KN• μ) |
1.5 |
Συνέλευση βαρούλκων |
|
Μέγιστη δύναμη ανύψωσης βαρούλκων (ενιαίο σχοινί) |
20 |
Ταχύτητα εξελίκτρων (r/min) |
20,39,85,170 |
Περιφερειακή ταχύτητα εξελίκτρων (m/s) |
0,172, 0,345, 0,738, 1,476 |
Διάμετρος εξελίκτρων (χιλ.) |
140 |
Διάμετρος σχοινιών καλωδίων (χιλ.) |
9.3 |
Πυκνότητα σχοινιών καλωδίων (μ) |
40 |
Διάμετρος φρένων (χιλ.) |
278 |
Εύρος ζώνης φρένων (χιλ.) |
50 |
Υδραντλία |
|
Τύπος αντλιών |
Οριζόντιος ενιαίος κύλινδρος διπλής ενέργειας |
Μέγιστη μετατόπιση (μηχανή) (λ/λ) |
95(77) |
Πίεση εργασίας (MPA) |
1.2 |
Διάμετρος κυλίνδρων (χιλ.) |
80 |
Κτύπημα εμβόλων (χιλ.) |
100 |
Το μέγιστο - επιτρεπόμενη πίεση (MPA) |
1.2 |
Αντλία πετρελαίου |
|
Τύπος αντλιών πετρελαίου |
YBC -20/125 |
Ονομαστική πίεση (MPA) |
12.5 |
Εκτιμημένη ροή (ml/r) |
20 |
Εκτιμημένη ταχύτητα (r/min) |
800-1500 |
Μηχανή ή μηχανή diesel |
|
Μηχανή diesel |
ZS 1115 |
Εκτιμημένη δύναμη (KW) |
16.2 |
Εκτιμημένη ταχύτητα (r/min) |
2200 |
Εκτιμημένη πίεση (MPA) |
11 |
Τύπος μηχανών |
Y160 - 4 |
