Τύπος: | Περιστροφική εγκατάσταση γεώτρησης διατρήσεων | Χρώμα: | Προσαρμοσμένος |
---|---|---|---|
Αριθμό μοντέλου: | X-$l*y-1A | Τάση: | 220 / 380V |
Χρήση: | Muti-σκοπός | Εφαρμογή: | Τρυπώντας με τρυπάνι εξοπλισμός φρεατίων νερού |
Βάθος διάτρυσης: | 30--180m | Γωνία διάτρυσης: | 90°~75° |
Βάρος τρυπανιών: | 610kg | Κτύπημα αξόνων: | 450mm |
Επισημαίνω: | εγκαταστάσεις γεώτρησης κατευθυντικών διατρήσεων 180m οριζόντιες,Υδραυλική μηχανή διατρήσεων HDD,Οριζόντια μηχανή διατρήσεων φρεατίων νερού |

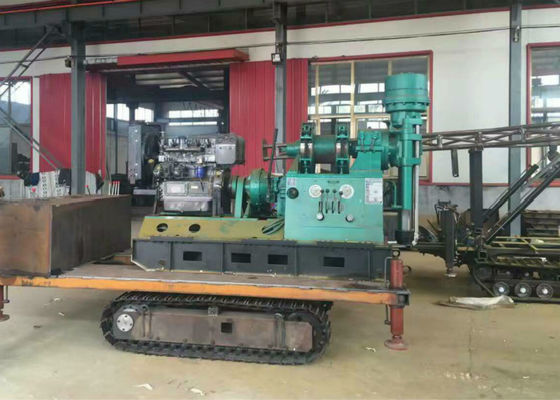

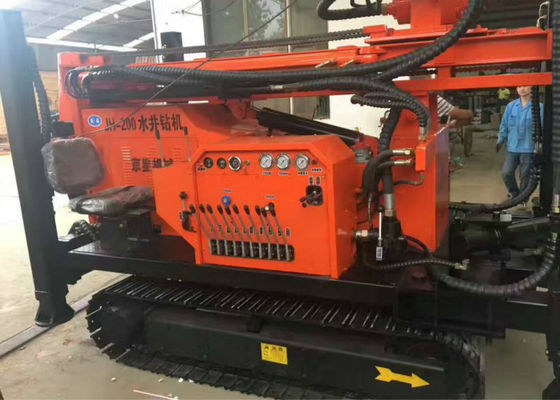

Οριζόντια εγκατάσταση γεώτρησης διατρήσεων μηχανημάτων εφαρμοσμένης μηχανικής υψηλής ταχύτητας
Χαρακτηριστικά γνωρίσματα:
♦ Με την υδραυλική συσκευή σίτισης, ανυψωμένη αποδοτικότητα διατρήσεων, μειωμένη δύναμη εργασίας.
♦ Η εγκατάσταση γεώτρησης είναι εξοπλισμένη με έναν ανώτερο σφαιρικό μηχανισμό εκμετάλλευσης σαγονιών και μια εξαγωνική ράβδο διατρήσεων κίνησης που μπορούν να είναι replacedwithout κλείσιμο, υψηλή αποδοτικότητα, ασφαλής και αξιόπιστος.
♦ Ένας μετρητής κατώτατης πίεσης τρυπών τοποθετείται δείχνοντας την πίεση προκειμένου να ελεγχθεί η θέση μέσα στην τρύπα
♦ Συμπαγής δομή, μικρός όγκος, ελαφρύ, υψηλό detachability, εύκολη μεταφορά και κατάλληλος για τις διαδικασίες στις περιοχές ormountion πεδιάδων.
X-$l*y-1A οι οριζόντιες εγκαταστάσεις γεώτρησης κατευθυντικών διατρήσεων είναι μια ελαφριά σίτιση μηχανών τύπων withhydraulic με υψηλή ταχύτητα. X-$l*y-1A (YJ) και x-$l*y-1a-1 σχεδιάζεται στο basisof XY-1 Α.
Εφαρμογές:
♦ Διατρήσεις για τη γενικές εξερεύνηση και την έρευνα για τη solidmineral κατάθεση, geotectonic έρευνα εφαρμοσμένης μηχανικής και τρύπες επιθεώρησης concretestructure.
♦ Κομμάτι τρυπανιών διαμαντιών, κομμάτι τρυπανιών κραμάτων και κομμάτι τρυπανιών κυλίνδρων χάλυβα και ούτω καθεξής areavailable για τη διάτρηση σύμφωνα με τις διαφορετικές γεωλογικές δομές.
♦ Όταν οι τελικές τρύπες είναι αντίστοιχα 75mm και 46mm στη διάμετρο, τα εκτιμημένα βάθη τρυπών είναι χωριστά 100m και 180m. Το βάθος Themaximumof δεν μπορεί
υπερβείτε 110% αυτό που τρυπιέται με τρυπάνι σε κάθε τρύπα. Η επιτρεπόμενη διάμετρος τρυπών Themaximum είναι 150 χιλ.
Κύριες παράμετροι
Παράμετρος μηχανών ενότητας | |
Βάθος διάτρυσης | 30--180m |
Ράβδος τρυπανιών caliber | 50 42mm |
Τρύπα τελών caliber | 75 46mm |
Μέγιστο ανοικτό hloe caliber | 220mm |
Γωνία διάτρυσης | 90°~75° |
Βάρος τρυπανιών (κανένα περιλάβετε τη δύναμη) | 610kg |
Διαστάσεις μηχανών ενότητας | 2.1*0.9*1.3m |
Άξονας | |
ταχύτητα αξόνων | 130, 300, 480, 730, 830, 1045r/min |
Κτύπημα αξόνων | 450mm |
Ανελκυστήρας | |
Max.single γραμμή που ανυψώνει την ικανότητα | 1600kg |
Ενιαία ταχύτητα ανύψωσης γραμμών | 1.06, 0.67, 0.32m/s |
Wirerope caliber | 13mm |
Wirerope κυβικό μέτρο | 35m |
Πόρτα υδροφράκτη αγκαλιάσματος caliber | 254mm |
Πλάτος ζωνών αγκαλιάσματος folldgate | 50mm |
Απόσταση μεταξύ του τρυπανιού και της τρύπας | 230mm |
Αντλία λάσπης | |
Τύπος | Οριζόντια ενιαία δίδυμος-δράση δοχείων |
Μετατόπιση | 170L/min |
Μέγιστη πίεση | 1.5Mpa |
Πίεση εργασίας | 0.7Mpa |
Δύναμη | |
Μηχανή Diesle | S1105 18HP |
Ηλεκτρικός κινητήρας | Y160M-4 15KW |
